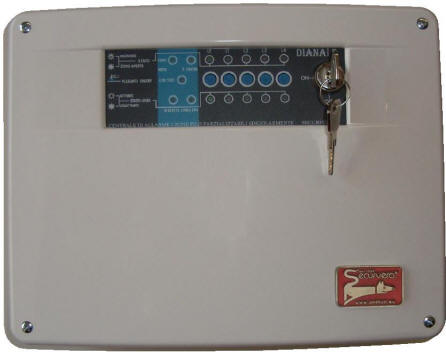

SH-D2F Diana2

SH-D2F Centrale di comando per impianti d’allarme filo. Cinque zone di cui quattro immediate ed una temporizzata programmabili separatamente (tramite dipswitch). Cicli di allarme programmabili separatamente per gruppo di zone, compreso la linea di guardia LG. Tutte le zone sono escludibili tramite pulsanti (le funzioni dei pulsanti sono impostabili con il DIP 10; scelta consigliata: attivazione durante il tempo di uscita. Tempi: uscita, ingresso, sirena, programmabili separatamente. Segnalazioni eventi tramite led. Reset automatico delle memorie al successivo inserimento. Linea di guardia o tamper, escludibile tramite dipswitch, comunque è inattiva comprese le zone durante il tempo di uscita. Chiave meccanica 2 chiavi per inserimento/disinserimento locale. Incorpora carica batterie a tampone 13,8 Vcc. 800 mA, carico massimo esterno 500 mA. Installazione a parete, può contenere batteria 12 Volt 7 Ah. Contenitore ABS. Dimensioni H218XL279XP8 mm. Peso 1540 gr.





  Scarica e salva: il manuale di installazione. Clicca sul simbolo Adobe PDF

 SH-D2F Centrale di allarme a cinque zone, con chiave meccanica, tecnologia a microprocessore.   MPN SH-D2FCFD5ZFA

 Codice EAN 13 8075396804213

Tensione d’ingresso Alimentatore

220 Vac +/- 10 % 50/60 Hz

Fusibile di rete 5X20

800 mA a 250 V

Tensione d’uscita Alimentatore CBE

13,8 V, stabilizzata

Carico massimo (assorbimento)

500 mA riple 1,5 mV

Batteria ermetica in tampone (esclusa)

12 V, 7 Ah, alta qualità

Fusibile batteria 5X20 x inver. polarità

4 A a 250 V

Fusibile alimentazione esterna 5X20

2,5 A  a 250 V

Tempo: ingresso, programmabile

da 5 a 45 secondi tramite dipswitch

Tempo: uscita, programmabile

da 30 a 60 secondi tramite dipswitch

Tempo di allarme (riciclabile vedi zona)

da 1 a 15 Minuti tramite dipswitch

Zone parzializzabili filo 2

di cui 1 temporizzata 4 immediate

Corrente max fornita alle periferiche

500 mA

Tamper locale e linea di guardia

NC disattivabile per manutenzione da dipswitch

Protezione inversione polarità

Diodo 3 A 400 V.

Relè di allarme 2 scambi di cui 1 Libero

8 A a 250 Vac. 1 scambio a + fisso

Temperatura di Funzionamento

-20° + 85° C

Contenitore ABS

Spessore 3,5 mm. con rinforzi

Dimensioni

H218 X L279 X P83 mm.

 Peso

1,54 Kg

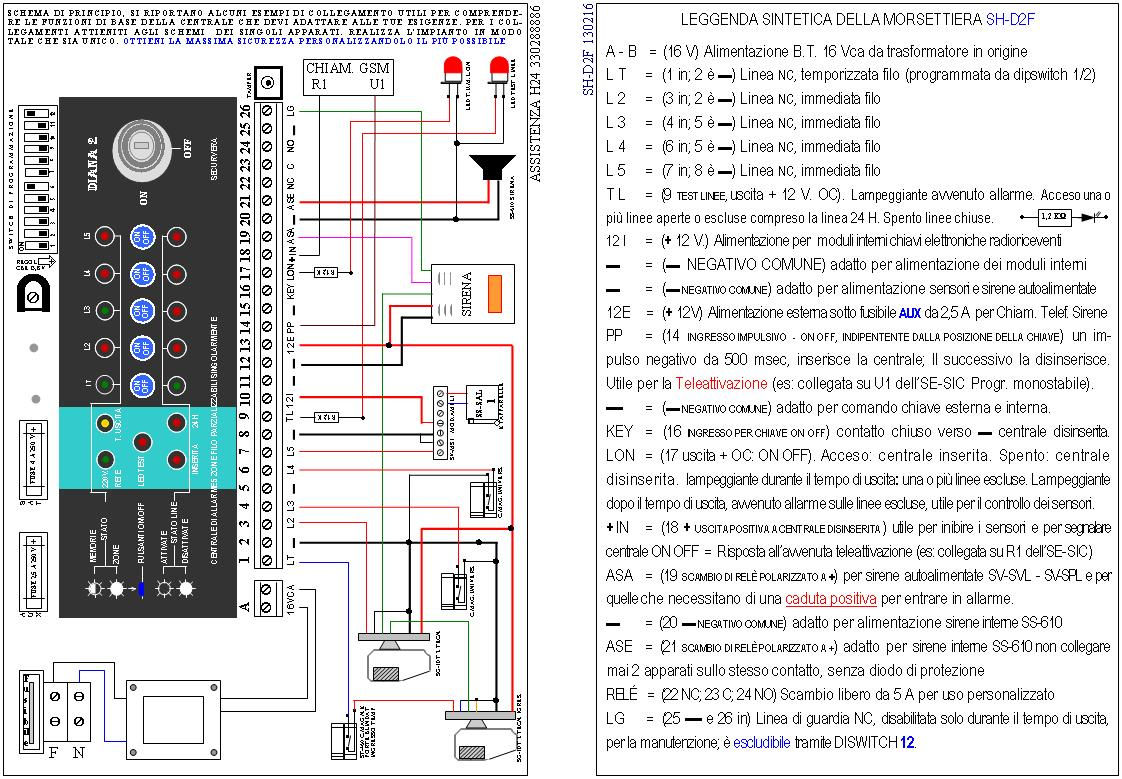

SH-D2F Schema

SCHEMA DI PRINCIPIO CENTRALE DIANA 2 DUE ZONE FILO ESEMPIO DI COLLEGAMENTO PER ALCUNE PERIFERICHE
